４月１７日，宁德时代麒麟电池全球量产首发车型极氪００９ＭＥ版正式交付。２０２２年６月，宁德时代正式发布了 ＣＴＰ３．０麒麟电池，系统集成度再创全球新高，体积利用率破７２％，增加６％的能量空间，能量密度高达２５５Ｗｈ／ｋｇ，可实现整车１０００公里续航。麒麟电池和登月火箭、核聚变反应堆并列，被美国《时代》周刊评为２０２２年最佳发明。
电动汽车对动力电池高性能、长续航的追求必然要面对电池热失控带来的安全性问题。目前，消费者对电动汽车的需求已经从“里程焦虑”转向“安全焦虑”，“热失控”已经成为电动车安全问题核心考量因素。
除热管理系统外，动力电池通常使用高导热性、强绝缘性的导热胶为动力电池传导热量，降低电芯间温差。电动车的“里程焦虑”与“安全焦虑”推动了导热结构材料应用的爆发。
０１胶粘剂，实现动力电池持久动力的“肌膜组织”
动力电池是电动汽车的心脏，胶粘剂等材料是实现心脏持久动力的“肌膜组织”。电芯成组装配和Ｐａｃｋ组装是动力电池生产线中的重要环节，都会涉及到直接影响动力电池导热性能、耐老化强度、电气绝缘性、阻燃性和使用寿命的胶粘剂材料。

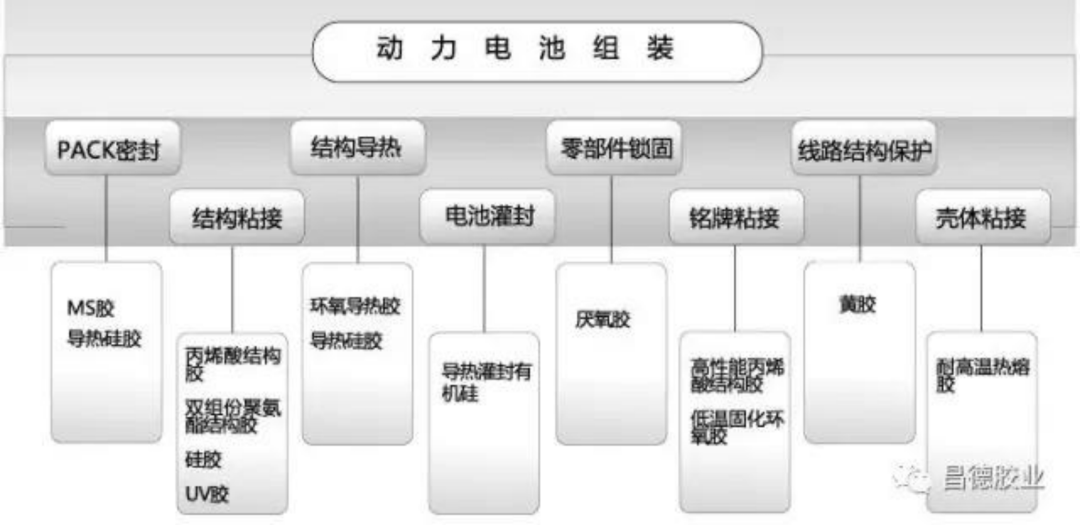

动力电池组装。来源：昌德胶业
电芯层面，一方面需要隔绝外界温度变化对电芯的影响，一方面需降低相邻电芯互相的热量影响，隔热材料的隔热性、耐热性和阻燃性都是重要改进方向。极耳胶带需要具有耐高温，耐热，耐锂离子电池电解液，耐溶剂，高电气绝缘性，粘着力适宜和贴服性以及再剥离不残胶等特性。

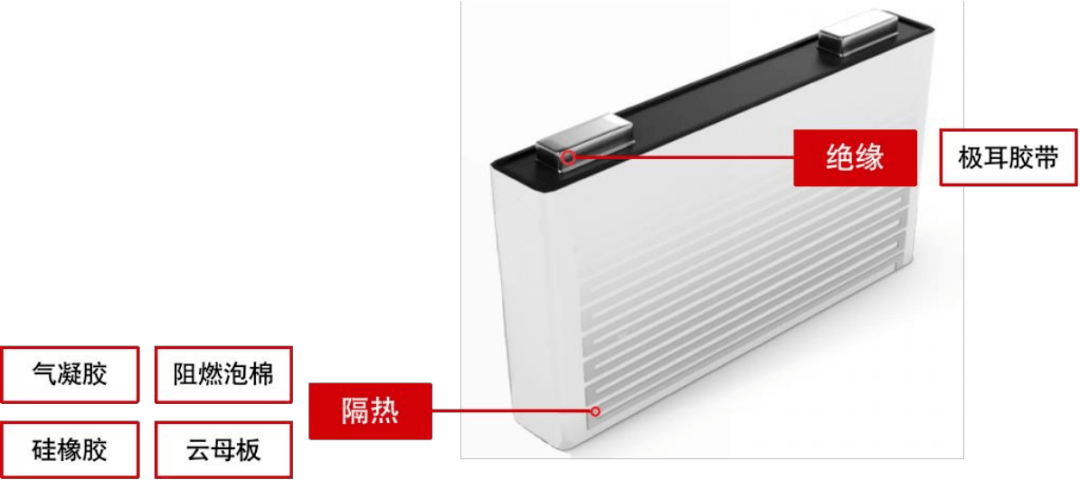

电芯用胶。来源：汉高官网，中信证券
传统的电池模组热管理，一般由电池模组、热管理系统、电池管理系统（ＢＭＳ）、电气系统及结构件组成，每个电池模组又包含一组单个电芯。这一设计有助于对电池模组进行控制、监测和维修。此外还能为电池提供碰撞和环境保护，在模组之间和模组周围形成电气隔离，在热失控的情况下有助于防止火势蔓延。不同性能的胶粘剂分别用来提升动力电池的机械强度、热管理性能、防外界干扰性能。

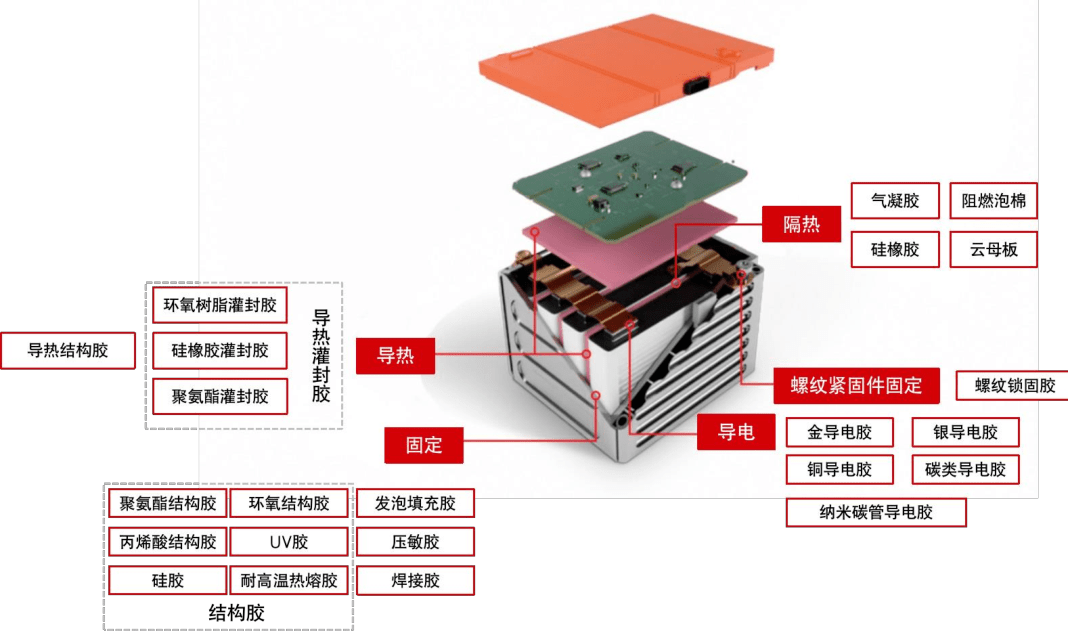

电池模组用胶。来源：汉高，中信证券
电池包层面，应用的胶粘剂主要有结构胶（导热与绝缘）、灌封和密封胶（密封和导热）、功能性胶（导热和导电）几种。结构胶主要用于结构件的固定和上下壳体与电芯的连接，密封胶主要用于壳体的密封保护，灌封胶主要起到灌封和导热作用，而功能性胶拥有导电、导热等性能，是动力电池安全管理重要组成部分。

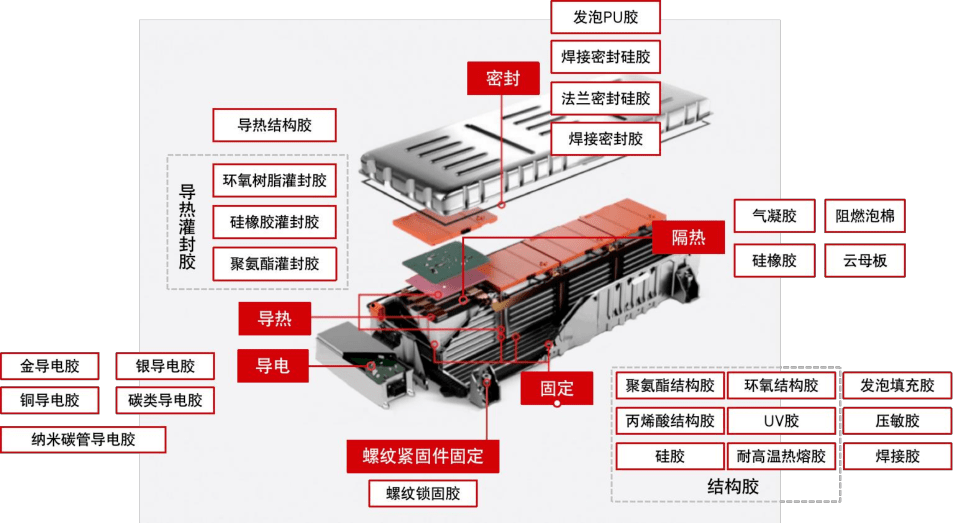

电池包用胶。来源：汉高官网，中信证券
０２安全事故频发，热管理需求持续提升。
“热失控”是电池内部出现放热连锁反应引起电池温升速率急剧变化的过热现象，发生时通常伴随着冒烟、起火、爆炸等危害。
在电池组中，若局部区域电池发生的热失控事件失去控制，将扩展到周围区域的电池，引起热失控在系统内扩展而导致不可控的危害，抑制热失控尤为重要。
热失控发生的诱因可分为机械滥用（碰撞、挤压、穿透等）、电滥用（外短路、过充电、过放电等）和热滥用（局部过热等）。

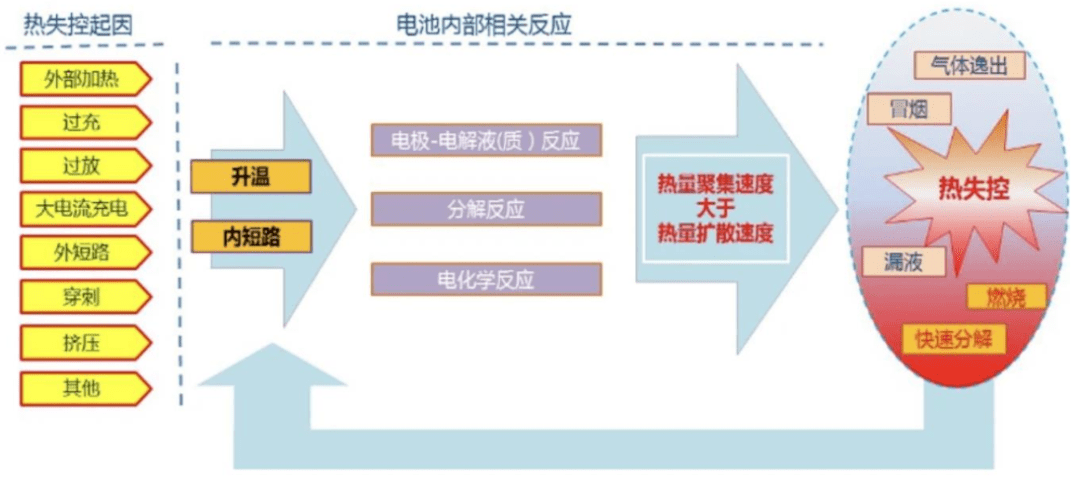

电池热失控反应。来源：岩拓新材料

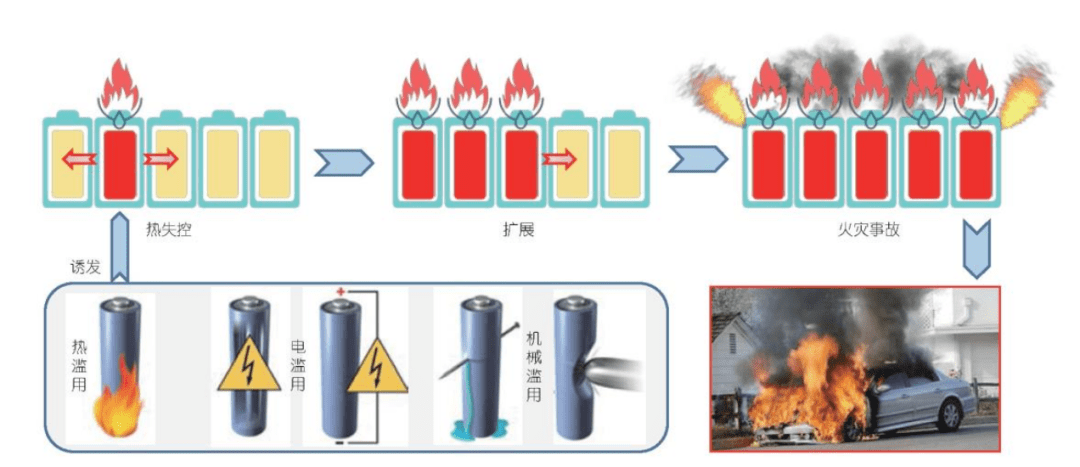

热失控扩展典型事故。来源：锂离子电池热失控扩展特征及抑制策略研究进展，中信证券研究部
对抗冲击能力及震动稳定性等良好机械安全性的需求提升，是使得电动汽车内导热、隔热材料需求提升的原因之一。
０３结构创新和集成度的提升，带动胶及结构制件价值量提升。
传统电芯－电池模组－电池包集成设计中，模组存在机械连接较方便、无需结构胶等胶粘剂，但横梁和纵梁占用许多空间，螺栓等附件增加了重量，很大程度上限制了电池包容量和能量密度的提升。
Ｃｅｌｌ ｔｏ Ｐａｃｋ（ＣＴＰ）：减少或去除电池“电芯－模组－整包”的三级Ｐａｃｋ结构的技术。目前有以比亚迪刀片电池为代表的彻底取消模组的方案和以宁德时代ＣＴＰ技术为代表的小模组组合成大模组等两种不同的技术路线方案。ＣＴＰ中电芯热失控管理难度加大，对内部结构导热胶对模组散热的要求，以及外部隔热胶隔热和阻燃的要求更高。

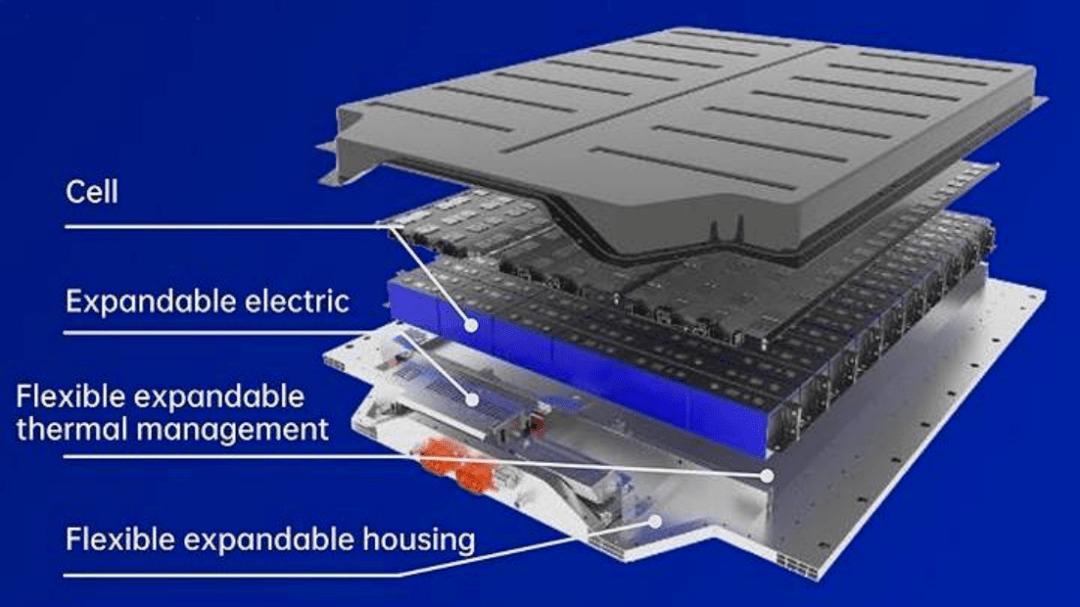

宁德时代ＣＴＰ３．０技术。来源：宁德时代
Ｃｅｌｌ ｔｏ Ｃｈａｓｓｉｓ（ＣＴＣ）：直接由电芯作为车身的一部分，电池包上盖与车身地板融合，取消模组设计，进一步提高系统集成效率。ＣＴＣ方案中，特斯拉车辆重量减少１０％，续航里程增加１４％；零跑汽车综合续航增加１０％。一体化使得ＣＴＢ技术中结构胶强度要求提升。

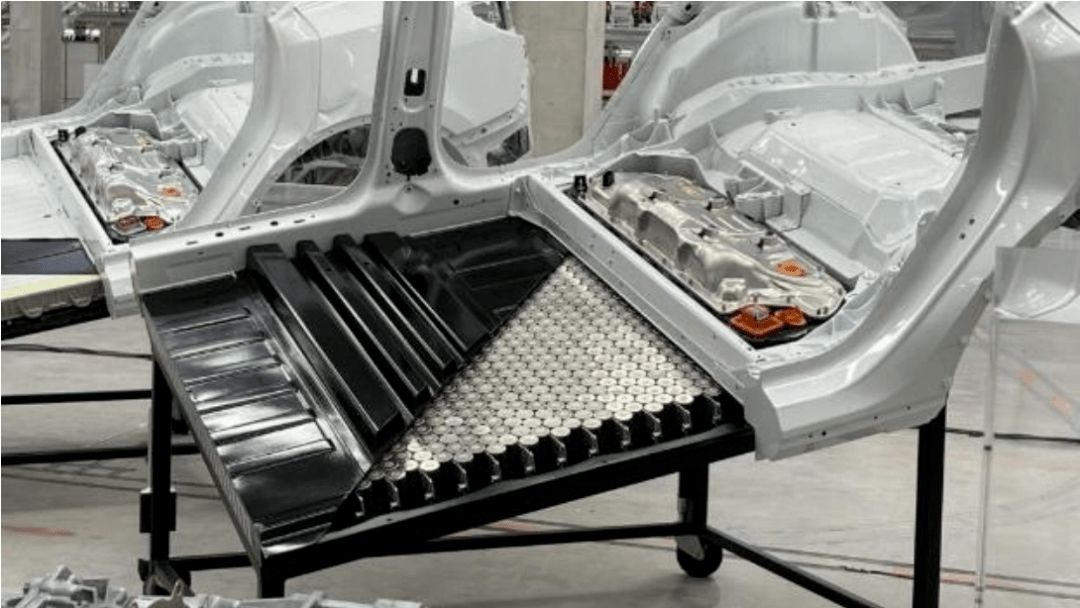

特斯拉ＣＴＣ技术。来源：特斯拉
Ｃｅｌｌ ｔｏ Ｂｏｄｙ （ＣＴＢ）：车身地板集成电池上盖－电芯－托盘，将电芯集成于电池上盖成为一个整车三明治结构。车身电池一体化结构需要在壳体中加入缓冲材料。

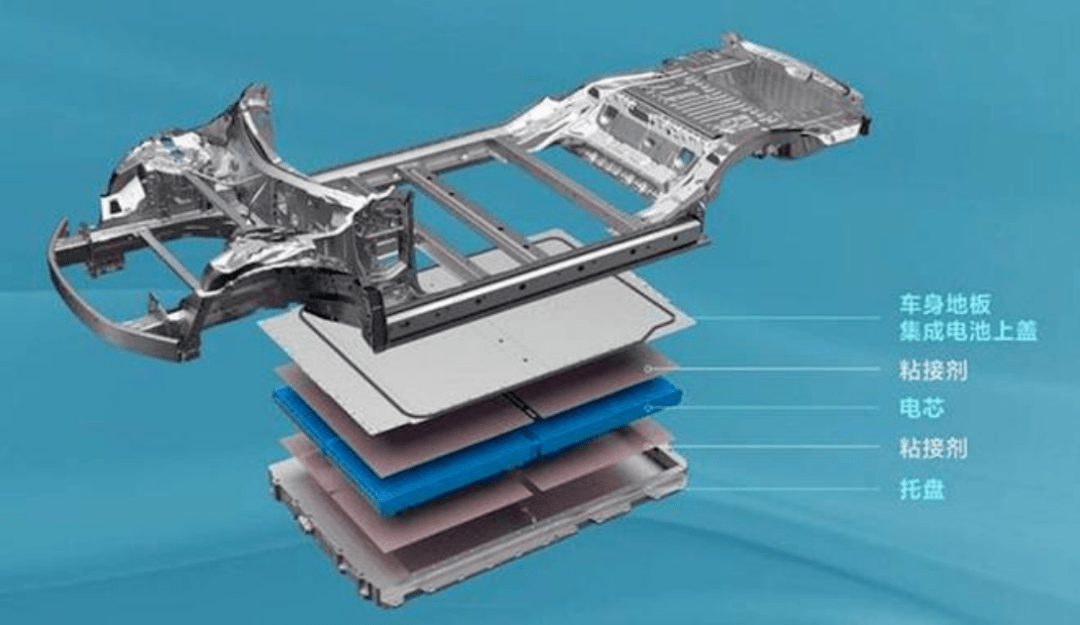

比亚迪ＣＴＢ技术。来源：比亚迪
０４电池热管理需求：导热、保温、隔热三管齐下。
相比于传统汽车，电动汽车由于增加了电池、电机、电控等部件，对于热管理所用胶粘剂在性能、数量上都带来了更大的市场空间。
相比于传统电机，电动汽车的电机对于整体尺寸、功率密度要求更高，对胶粘剂的应用性能也提出更高要求。胶粘剂在电机中的作用主要是连接磁体和叠片，连接轴和转子，以及连接定子和外壳。不仅可以起到振动、腐蚀的保护作用，也可以缓冲定子和外壳不同的热膨胀系数而可能产生的热应力。
电机中的主要用胶点。

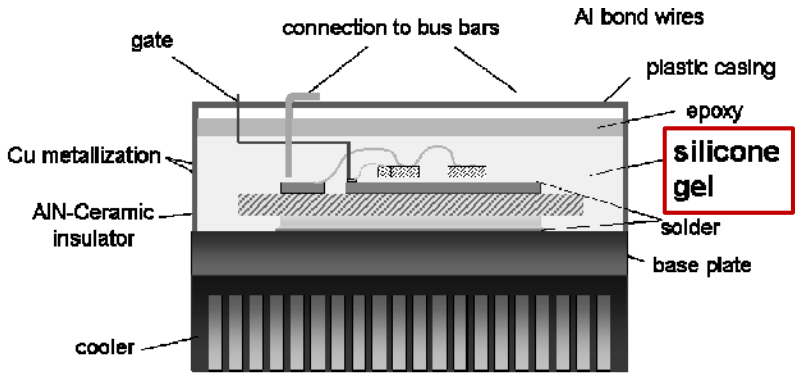

电控中ＩＧＢＴ灌封的用胶点。
导热需求：锂离子电池充放电电流较大，散热条件较差，会引起电池内部温度升高。而车辆底盘空间有限，电池模块必须紧密排列，将导致热量堆积，且不同位置的电芯温度往往也不完全一致。离子电池工作温度在３０－４０℃时，温度每升高１℃，电池使用寿命越降低２个月。

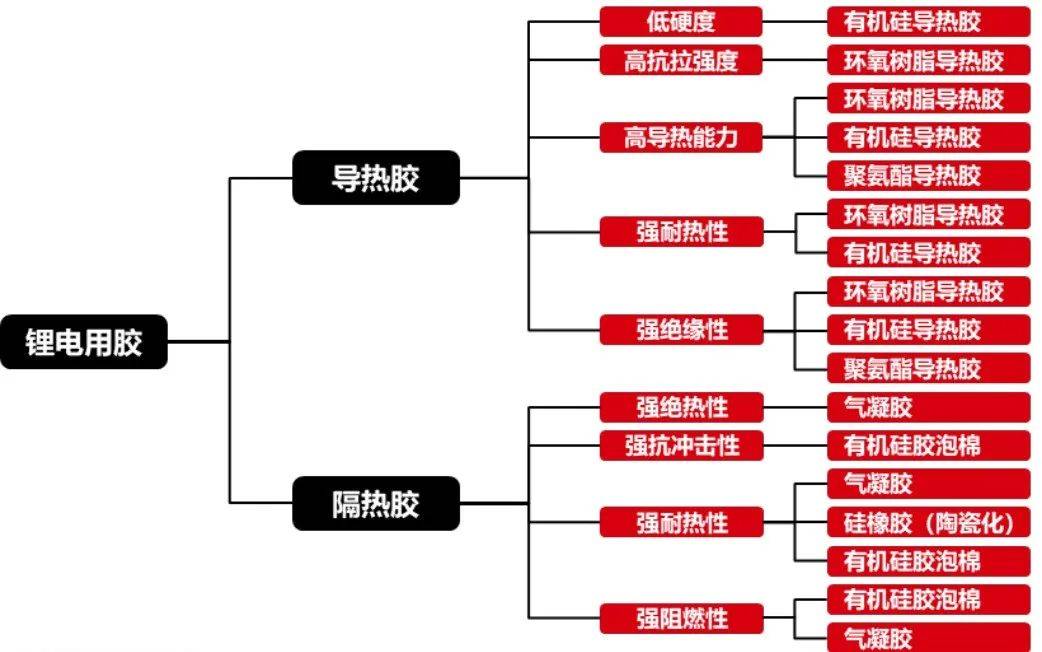

锂电池导热胶和隔热胶性能需求。来源：博詹咨询，中信证券
隔热需求：导热不畅情况下，过高的温度易导致冒烟、起火、爆炸等危险，需要在良好隔热条件的基础上保证阻燃效果。而平衡电池效率与热安全保护，需防止单体热扩散。为了防止电池单体自燃扩散至整个动力电池包，厂商一般通过控制影响（如隔热）和保持温度（如泄压、散热）两方面解决。预防阶段，隔热材料通过减少外部温差变化对电池的影响，从源头减少热失控事故；事故发生时，隔热材料可以减缓电芯爆燃散发热量对临近电芯以及整车的影响，为乘客争取逃生时间，最小化热失控事故的影响。
目前隔热材料主要以气凝胶垫、硅橡胶（陶瓷化）、阻燃泡棉、云母板为主，而有机硅因高耐热性，高弹性和成本合理或将成为主流。由于不同形状电芯的膨胀率、比表面积、热失控难易程度不同，不同公司采用不同防火隔热材料进行隔热处理。

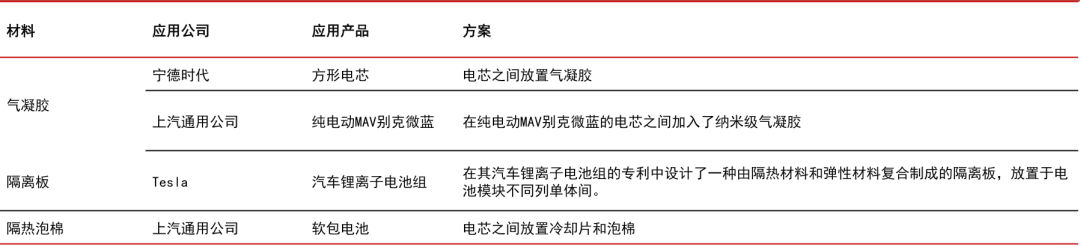

各个企业胶粘剂代表性解决方案。来源：公司公告，中信证券
２０２０年以来，宁德时代、中创新航、比亚迪等动力锂电池厂商纷纷应用气凝胶毡、云母板等材料提升电池包的热防控性能。主机厂也积极参与到电池ＰＡＣＫ设计中，在隔热阻燃材料方面提出新的技术方案，如上汽荣威应用的“防火罩”产品。

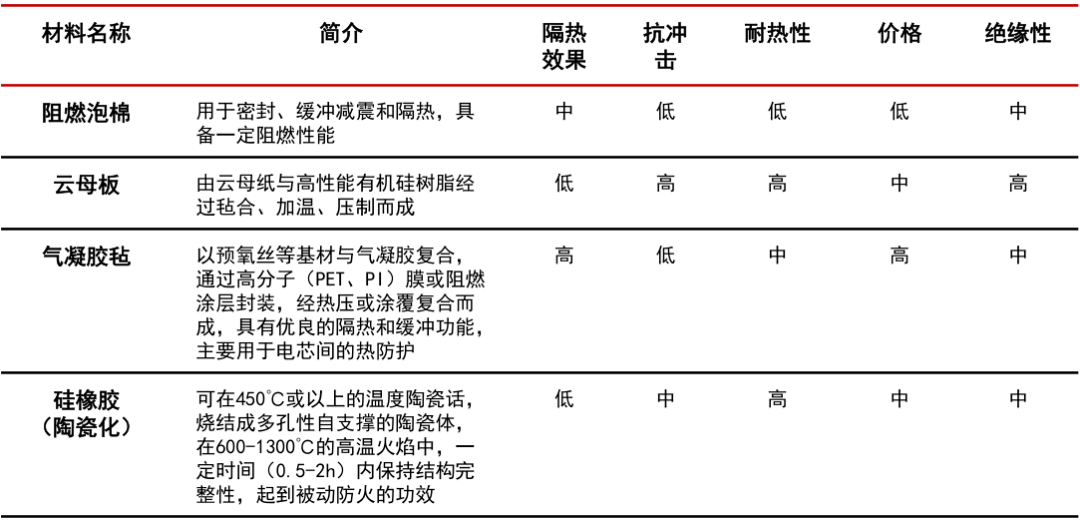

动力电池热管理隔热材料对比。来源：ＧＧＩＩ，中信证券
保温需求：低温下，电池的电化学反应速率和反应深度降低，从而导致电池容量下降，动力电池宏观表现出冬季环境下电动汽车“亏电”现象。
０５ＣＴＰ技术下的热管理
从热管理的角度来看，基于模组化的电池包通常使用至少两种热界面材料（ＴＩＭ）或“填缝胶”（ＧＦ）。在液冷板的帮助下，两种填缝胶有助于调节模组的温度，确保安全高效的性能。

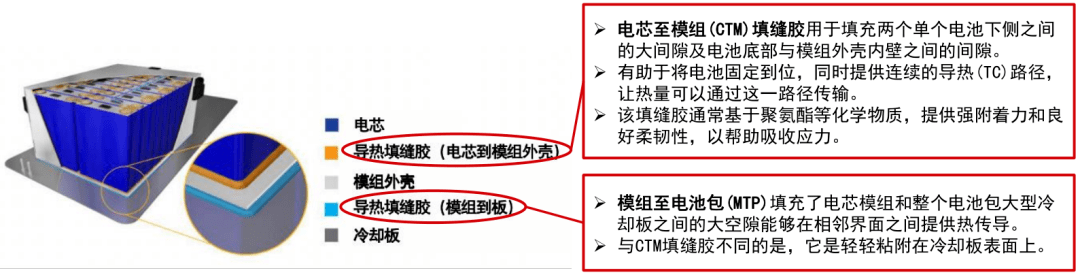

方形电池构成的模组电池包结构横截面。来源：派克洛德，中信证券
基于新型ＣＴＰ设计的热管理方法，可以减少一半的热界面材料，从原有模组上层电芯至模组（ＣＴＭ）填缝胶和下层模组至电池包（ＭＴＰ）的填缝胶变成１层电芯到冷却板的导热胶粘剂；并从原有４个接口变为现有２个接口，还去掉了模组外壳。

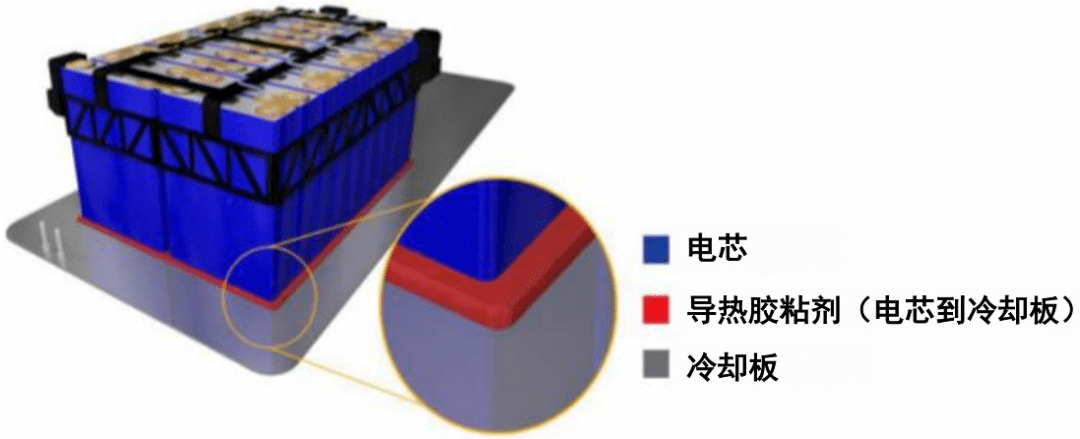

无模组ＣＴＰ电池包结构横截面。来源：派克洛德，中信证券
设计显著降低了电池堆的热阻，进而降低冷却板的冷却（或加热）负荷，支持使用导热率较低的填缝胶。另一方面，由于不再使用模组外壳来防止电池受到环境影响，需要导热胶拥有更严格的环境耐受性和机械性能。
在ＣＴＰ电池中，胶粘剂代替原来模组结构的机械连接，对于强度、柔韧性、耐老化、阻燃绝缘和导热性也有较高的性能要求。通常使用结构胶实现以上性能，为动力电池提供防护效果，并实现实现安全可靠的轻量化设计。结构胶粘剂的四种常见受力方式是拉伸、剪切、劈裂和剥离，因此要求结构胶在应对这些物理作用力时有良好的机械性能。
０６ＣＴＰ３．０麒麟电池，打开热管理价值增量空间

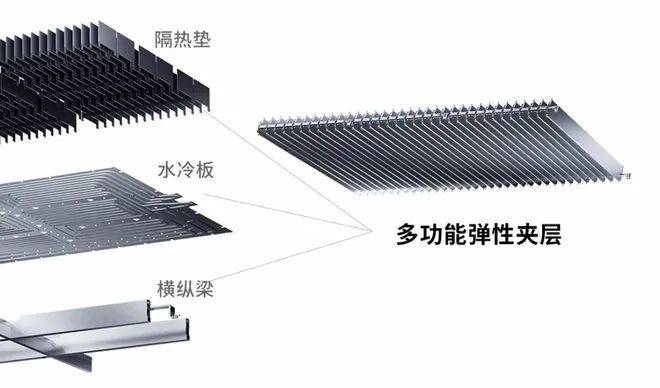

宁德时代指出，ＣＴＰ３．０ 麒麟电池开创性地取消了横纵梁、水冷板与隔热垫原本各自独立的设计，集成为多功能弹性夹层，提高系统集成效率。通过电芯大面冷却技术，
电池换热面积扩大４倍，导热性能提升５０％，麒麟电池支持５分钟快速热启动及１０分钟快充。在相同的化学体系、同等电池包尺寸下，麒麟电池包的电量，相比４６８０系统提升１３％。
ＣＴＰ３．０ 麒麟电池。来源：宁德时代
值得一提的是，在极端情况时，麒麟电池电芯可急速降温有效阻隔电芯间的异常热量传导，并有效避免电池非正常工作温度造成的不可逆损伤，整体提升电芯寿命与安全。此外，ＣＴＰ３．０ 麒麟电池针对全生命周期电化学反应、水冷系统实车需求等进行全面模拟仿真，在多功能弹性夹层内搭建微米桥连接装置灵活配合电芯呼吸进行自由伸缩，提升电芯全生命周期可靠性。ＣＴＰ技术迭代过程中，由于胶粘剂的性能同步提升，动力电池施胶总量不断递减。但高性能胶粘剂带来高单价，使得动力电池单车价值量呈递增趋势。集成度提高带来电池上盖和车身地板间减震保护与绝缘需求，绝缘缓冲垫将成为动力电池胶粘剂最大增量。同时电池安全性对封装过程中使用的密封胶提出了更高的性能需求，预计也将成为胶粘剂关注重点。以一个ＣＴＰ磷酸铁锂电池包为例，通常需要导热结构胶２．５ｋｇ，无导热作用的结构胶１ｋｇ，密封胶０．７ｋｇ左右。

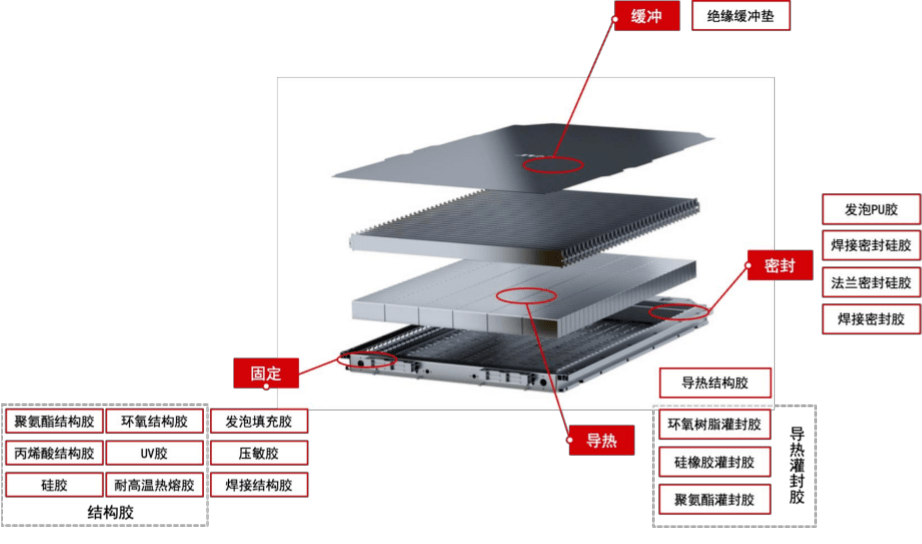

麒麟电池 ＣＴＰ３．０ 结构用胶点。来源：宁德时代，中信证券
